六角フランジ頭セルフドリリングねじが、要求の厳しい建設プロジェクトに最適なファスナーである理由は何ですか?

ファスナーエンジニアリングガイド

フランジの形状、ポイントの選択、コーティング システム、信頼性の高い接続と現場での故障を区別する設置変数に関する技術的な詳細を説明します。

1. 設計の構造: フランジが荷重経路を変更する理由

従来の六角ワッシャーヘッドは、クランプ圧力を分散するために別のスチールバックネオプレンまたは EPDM ワッシャーに依存しています。フランジヘッドは、その座面をヘッドの形状に直接統合します。その結果は単なる利便性ではありません。接続部を通る力の伝わり方が変わります。

フランジによりヘッドの下の支持面積が増加し、薄肉鋼や塗装済み被覆材への接触応力が低下します。接触応力が低いと、接続部が風の隆起や熱サイクルにさらされたときのディッシング、コーティングの破損、引き抜けのリスクが軽減されます。座面はヘッドの一部として機械加工または冷間成形されているため、中心からずれたり、取り付け中に脱落したり、不均一に圧縮されたりする個別のワッシャーはありません。

六角ドライブも同様に機能します。標準のソケットまたはナットドライバーを受け入れ、プラスまたはポジの凹みよりもはるかに少ないカムアウトでトルクを伝達します。これは、ネジが母屋を貫通し、ドライブの凹部を回転させたり頭を剥がしたりすることなくパネルをクランプすることが予想される場合に重要です。大量作業の場合、フランジ ベアリングと六角ドライブを組み合わせることで、単一のツール (通常はクラッチ付きスクリュー ガン) で数千の留め具を一定の深さまで打ち込めるようになります。

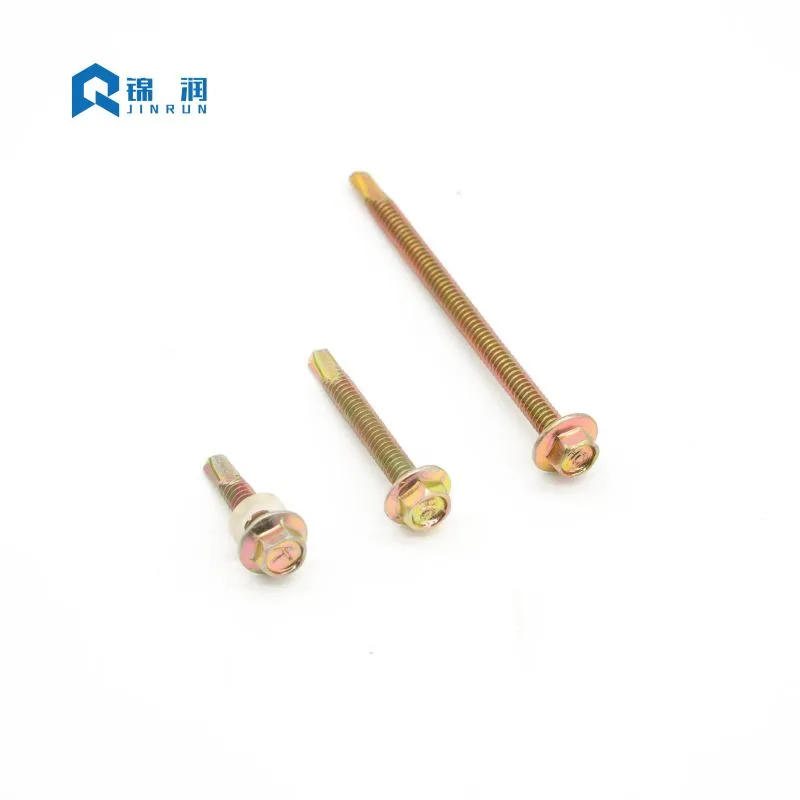

統合された座面

薄肉鋼用の留め具を指定する場合、ねじ頭の下の応力分布は工学的に重要な考慮事項です。標準的な平ワッシャーは、高トルクがかかると曲がったり変形したりして、接合部の完全性が損なわれる可能性があります。一体型フランジ六角フランジ頭セルフドリルねじ曲げに耐えられる特定の厚さと直径の比率で設計されています。この剛性の座面により、クランプ荷重が接続された材料全体に均等に分散されます。断熱パネルを使用する用途では、フランジによってネジの頭がパネルの比較的柔らかい外皮を突き抜けてしまうことが防止され、動的な風荷重下でも耐候性シールが維持されます。

六角ドライブと十字型のくぼみ

ドライブのタイプの選択は、設置効率とジョイントの信頼性に大きく影響します。 Phillips や Pozi などの十字形の凹みは、特定のトルク閾値に達するとカムアウトするように設計されています。これは、もともと大量生産における締めすぎを防ぐことを目的とした機能です。しかし、セルフドリリングねじで鋼材を切断する必要がある建設用途では、カムアウトは非常に望ましくありません。六角ドライブは安全な 6 点係合を提供し、オペレーターがビットを滑らせることなく穴を開けたりねじ山をタップしたりするために必要なトルクを適用できるようにします。この積極的な係合により、オペレータの疲労が軽減され、ビットの摩耗が最小限に抑えられ、全トルクが確実に刃先に伝達されます。

ねじ山の形状とかみ合い

セルフドリリングねじのねじ山プロファイルは、切断とクランプの両方に最適化されています。ねじ山は通常、切断ではなく転造され、鋼の粒子構造が整列し、強度が向上します。ピッチと外径は、受容材料に十分な引き抜き抵抗を提供するように設計されています。細いねじは通常、金属と金属の用途に使用され、インチあたりのねじの数が多くなり、薄い部分の保持力が向上します。並目ねじは、木材と金属または複合材料の場合に好まれることが多く、割れたり崩れたりすることなく材料を移動させるには、より大きなねじの深さが必要になります。

• 統合された座面:緩いワッシャーを使用せずにクランプ荷重を分散します。
• 六角ドライブ:トルク伝達が向上し、負荷時のビットスリップが減少します。
• セルフドリリングポイント:鋼と鋼の接続における別の穴あけステップが不要になります。
• 精密ねじロール：一貫した係合と引き抜き抵抗をサポートします。

2. 規格、サイズ、およびポイント番号システム

世界のファスナー市場では、この製品がいくつかの命名規則 (DIN 7504K、AS/NZS 3566、および IFI インチ シリーズの同等品) に基づいて認識されていますが、基礎となる変数 (直径、長さ、ねじピッチ、ヘッドの形状、ドリル ポイントの容量) は一貫しています。サプライヤーのカタログには何十もの組み合わせがリストされている場合がありますが、仕様の決定は通常 2 つの質問に集約されます。それは、接合する必要がある合計の厚さはどれくらいか、そしてねじがかみ合う前にその厚さを穴あけできるポイント数は何なのかということです。

ポイント番号システムは、最も重要な選択変数であり、最も頻繁に誤って適用される変数です。ポイント #2 は、軽量の板金を対象としています。ポイント #3 は、一般建設のほぼ中央をカバーします。ポイント #5 は、重い構造プレートに必要です。ネジのないドリル ポイントが組み合わせた材料のスタックよりも短い場合、先端が最下層から出る前にネジが食い込み始めます。結果はジャッキング: 2 つの層が強制的に引き離され、ねじ山のかみ合いが損なわれ、ねじり過負荷によりねじが折れる可能性があります。

DIN および IFI に相当するものをデコードする

メートル系列とインチ系列は、サプライヤー間で常に 1 対 1 に対応付けられるわけではありません。 DIN ST4.8、ST5.5、および ST6.3 の直径は、一般的な軽および中程度の構造接続に対応します。 IFI 直径 #10、#12、および #14 は北米市場に対応します。あるシリーズで機能する仕様は、先端の長さ、ねじピッチ、ヘッドベアリング直径を一緒に確認しない限り、他のシリーズで互換性があると想定することはできません。たとえば、DIN ST5.5 ネジは IFI #12 ネジと比べてネジピッチがわずかに異なる場合があり、これが事前にタップされた穴へのかみ合いや必要な駆動トルクに影響を与える可能性があります。

長さの選択と材料スタックの計算

長さの選択は実際的なルールに従います。つまり、ねじ部分は接合された材料を超えて少なくとも 3 つのねじ山を完全に延長する必要があります。このマージンにより引抜強度が保護され、材料の厚さのわずかな変化に対応できます。スタックに断熱材、シーラント、または不均一なギャップが含まれている場合、先端はねじの噛み合いが始まる前にスタック全体を通過するのに十分な長さでなければなりません。エンジニアは常に材料の合計の厚さ (ガスケットやワッシャーを含む) を計算し、ネジの直径の少なくとも 1.5​​ 倍を追加して、必要な最小公称長さを決定する必要があります。

3. コーティングの選択: 露出に合わせたネジ

ファスナーの機械的設計によって、接続できるかどうかが決まります。そのコーティングによって、接続が存続するかどうかが決まります。同じネジ形状を、電気メッキ亜鉛、溶融亜鉛めっき、亜鉛アルミニウムフレークコーティング、または多層セラミックシステムで提供することができ、塩水噴霧性能の違いは段階的なものではなく、決定的なものです。

標準の電気メッキ亜鉛は、屋内および穏やかに保護された屋外条件に対して基本的な保護を提供します。沿岸の大気や工業雰囲気では、そのコーティングは数か月以内に赤錆が発生する可能性があります。溶融亜鉛めっきは、厳しい屋外および海洋環境向けに厚い犠牲亜鉛層を提供しますが、コーティングの厚さはねじのフィットに影響を与える可能性があり、設置時に慎重な取り扱いが必要です。

電気亜鉛めっきとその限界

電気亜鉛めっきは、セルフドリリングねじの最も一般的で経済的な仕上げです。ねじ寸法を大きく変えることなく、均一で薄いコーティングを実現し、スムーズな取り付けを保証します。ただし、標準的な亜鉛メッキは比較的薄く、多くの場合 5 ～ 15 ミクロンの範囲です。高湿度、塩水噴霧、または産業汚染物質のある環境では、亜鉛層が急速に消費されます。亜鉛が枯渇すると、その下の炭素鋼が腐食し始め、構造が弱くなり、建物のファサードに見苦しい錆の筋ができます。

過酷な環境向けの溶融亜鉛めっき

長期耐久性が必要な用途には、溶融亜鉛めっき (HDG) が推奨されます。 HDG プロセスでは、ネジを溶融亜鉛に浸漬し、冶金学的結合を形成し、厚い耐摩耗性コーティングを形成します。亜鉛と鉄の合金層は優れた犠牲保護を提供します。ただし、コーティングが厚いとねじ山が若干重くなる可能性があり、オーバータップナットや特殊な打ち込み技術の使用が必要になります。 HDG は、重量構造用鋼の接続、屋外フェンス、海洋環境に最適です。

先進的なZn-Al-セラミックシステム

ラスパート型の亜鉛-アルミニウム-セラミック系は、異なるアプローチを表します。コーティングは、亜鉛犠牲層、アルミニウムバリア層、および微細孔をシールする無機セラミックトップコートの複合体です。これらのシステムの中性塩水噴霧データでは、一般に 1,000 時間を超える耐赤錆性が示されていますが、これに対し、従来の亜鉛めっきでは約 72 ～ 120 時間です。容易にメンテナンスできない屋根、ファサード、太陽電池アレイの場合、その性能の差が、保守可能なアセンブリと時期尚早の交換の違いとなります。

の六角フランジ頭セルフドリルねじはコーティングの性能のみで評価されることがよくありますが、仕様ではコーティング、基材、および環境を単一のシステムとして扱う必要があります。

ガルバニック腐食と異種金属

コーティングの選択は、材料との適合性も考慮して決定します。亜鉛メッキされた炭素鋼のネジがアルミニウム パネルに接触すると、湿気の存在下でガルバニックカップルが発生する可能性があります。貴金属の低い金属が優先的に腐食し、その結果生じる赤錆の縞は耐久性と美観の両方を損なう原因となります。沿岸地域やアルミニウムアセンブリでは、同じ炭素鋼基板上のより重い亜鉛層ではなく、ステンレス鋼ボディ、バイメタル構造、またはバリアコーティングが適切な仕様です。

4. 設置の科学: 速度、圧力、シールの圧縮

セルフドリルネジは金属切削工具であり、木ネジではありません。これらは、定義された速度と送りウィンドウ内で動作します。その窓の外では、ポイントが過熱したり、鋼が加工硬化したり、噛み合わなくなったりします。きれいな穴と焼けた先端の違いは通常、RPM と下向きの圧力の問題であり、ファスナーの品質ではありません。

標準的な炭素鋼ネジの場合、生産範囲は一般に 1,500 ～ 2,500 RPM の間と言われています。ステンレス鋼のセルフドリルねじは、材料が加工硬化して熱を保持するため、低速 (通常は 1,000 ～ 1,500 RPM) を必要とします。十分な送り圧力が得られずにポイントが速く回転しすぎると、摩擦によりチップ温度が焼き戻し範囲を超えて上昇します。先端が青くなり、硬さがなくなり、切れなくなります。その後、ネジは貫通せずに回転し、設置者はさらに速度を上げて、故障が加速することがよくあります。

一貫した結果を得るためのツールの選択

ツールはスピードと同じくらい重要です。深さを感知するノーズピースを備えたクラッチ付きスクリューガンにより、安定した着座が得られます。対照的に、高トルクのインパクトドライバーは、制御されていないハンマリングとトルクを加えます。フランジが着座するのと同じようにヘッドが切断される可能性があり、オペレータが反応する前に EPDM ワッシャーが押しつぶされる可能性があります。シーリングワッシャーを使用するアプリケーションでは、トルク制御はオプションではありません。深さを感知するノーズピースの使用により、すべてのネジが正確に同じ深さまで打ち込まれ、オペレーターの疲労に関係なくワッシャーが完全に圧縮されます。

EPDM ワッシャーの圧縮ウィンドウ

屋根材や外装材では、接着された EPDM ワッシャーが主なウォーター シールとなります。適正圧縮範囲が狭いです。過剰な圧縮により、ゴムが金属支持体を超えて押し出され、紫外線劣化にさらされ、ゴムと金属の結合が引き裂かれます。圧縮が不十分な場合、ワッシャーが緩んだままになり、毛細管現象によってヘッドの下に湿気が引き込まれます。正しく取り付けられていると、EPDM が金属ワッシャーの端にわずかに見え、金属の裏が平らか緩やかに凹んでいて、上向きに反っていません。

下向きの圧力は、送り速度方程式の残りの半分です。高 RPM での軽い「フェザリング」圧力により、ポイントが切断されるのではなく、こすれ、スケートが発生します。安定した直線的な力 (多くのフィールド ガイドでは約 25 ～ 35 ポンド) により刃先が噛み合い続け、カールした金属片が生成されます。細かい金属粉と青い先端は、切断ではなく摩擦の兆候です。カールした切りくずは、熱がネジに蓄積されるのではなく、切りくずと一緒に逃げていることを示しています。

5. 選択と技術に遡る故障モード

「ネジの不良」に起因する現場での故障のほとんどは、実際には仕様または取り付けの故障です。それぞれの障害の背後にあるメカニズムを理解すると、診断プロセスが短縮され、インシデントの再発が防止されます。

ジャッキ加工とネジ山剥ぎ

ポイント番号のセクションで説明したように、ジャッキングは、ドリル ポイントが底材から出る前にネジの噛み合いが始まるときに発生します。層が分離し、上部シートのネジ山が剥がれ、ネジの頭が折れる可能性があります。修正はより長い点であり、より大きな直径やより高いトルク設定ではありません。取り外した後に穴を検査すると、ねじ山が時期尚早にかみ合っていたかどうかがわかります。

歩行と表面の損傷

ネジがパネル上を滑ってから噛むと、亜鉛や塗装のコーティングに傷がつき、腐食の開始点が生じます。ウォーキングは、ポイントが薄板に対して大きすぎる場合、初期圧力が軽すぎる場合、またはビットが摩耗している場合によく発生します。薄いゲージのより鋭い先端としっかりとした開始圧力により、ほとんどのケースが解決されます。場合によっては、パイロット パンチや薄い金属用の特殊なドリル ポイントを使用すると、歩行を完全になくすことができます。

ヘッドスナップとトルク過負荷

ヘッドシアはトルク制限故障です。インパクトドライバーや磨耗したクラッチが原因となることがよくあります。ネジが座面に到達し、ヘッドからシャンクへの移行強度を超えるトルク スパイクを受ける可能性があります。深さを感知するノーズピースまたはトルク制限されたスクリューガンがスパイクを防ぎます。ビットが緩んでいると六角ドライブの角が丸くなり、取り外すのに過剰な力が必要になる可能性があるため、正しいドライブ ビット サイズを確保することも重要です。

コーティングの劣化と界面の腐食

湿った環境で異種金属が接触すると、ガルバニ電池が形成されます。損傷は、錆の汚れ、コーティングの膨れ、または界面の断面の損失として現れます。解決策は、パネルの材質と暴露カテゴリーに合わせたステンレス鋼、バイメタル構造、または適切なバリア コー​​ティングといった材質の選択です。建設中の定期的な目視検査により、設置中にコーティングが損傷した領域を特定できるため、構造物の稼働前に修正を行うことができます。

これらの各故障モードは同じ原則を強化します。六角フランジ頭セルフドリルねじシステムコンポーネントです。ポイント番号、コーティング、基材、ツール、および技術を一緒に選択する必要があります。高性能コーティングではサイズが小さいポイントを補うことはできず、高級ネジは深さ制御のないインパクト ドライバーに耐えることはできません。

6. 品質保証と検査プロトコル

要求の厳しい建設プロジェクトで接続の信頼性を確保するには、堅牢な品質保証プロセスが必要です。指定者と請負業者は、搬入されるファスナーと完成した設置の両方を対象とする検査プロトコルを実装する必要があります。

寸法検証

入荷するファスナーをサンプリングして、重要な寸法（頭の直径、フランジの厚さ、ねじの長さ、ねじの直径、先端の長さ）を確認する必要があります。これらの寸法にばらつきがあると、ネジの効果的な穴あけ能力やしっかりとクランプする能力に影響を与える可能性があります。たとえば、フランジのサイズが小さすぎると、適切な支持面積が提供されず、パネルの変形につながる可能性があります。ポイントの長さが指定より短いと、厚い材料スタックでジャッキングが発生する可能性があります。

膜厚試験

腐食環境でのプロジェクトの場合、コーティングの厚さを確認することが不可欠です。磁気誘導ゲージを使用すると、亜鉛または亜鉛合金コーティングの厚さを非破壊的に測定できます。あるいは、実験室での犠牲クーポンの試験により、塩水噴霧性能とコーティングの密着性を確認することもできます。コーティングが仕様を満たしていることを確認することが、予想される耐用年数を保証する唯一の方法です。

機械的特性の検証

ネジの機械的特性 (ねじり強度や硬度など) は、セルフドリリング用途にとって重要です。ねじり強度試験では、ネジの頭が折れたりシャンクがねじれたりする前にネジが耐えられる最大トルクを決定します。硬度試験では、ドリルの先端が鈍くすることなく対象の鋼を貫通するのに十分な硬化がなされている一方で、コアが脆性破壊に耐えるのに十分な強さを維持していることを確認します。サプライヤーの好みジンルン通常、バッチ テストに基づいてこれらの特性の認証を提供します。

7. よくある質問

文書化された寸法およびコーティングのオプションが必要なバイヤーおよび仕様者に対して、エンジニアリング チームは詳細な仕様とテスト レポートを提供できます。重要な手順は、最初の接続が失敗した後ではなく、注文する前に材料スタック、露光カテゴリ、およびツールを定義することです。

フランジ ヘッド、ポイント番号、およびコーティングは独立したフィーチャではありません。これらは単一の仕様決定です。六角フランジ頭セルフドリリングねじは、用途に合わせて調整すると、1 回の操作で穴あけ速度、クランプの安定性、耐食性といった要求の厳しい建設アセンブリを一体化させる組み合わせを提供します。
